Maskineriet utgörs av två horisontella tvillingfrancisturbiner i cylindriska
plåtskåp tillverkade av KMW (AB Karlstads Mekaniska Werkstad – Verkstaden
Kristinehamn) G1-turbinen togs i bruk 1921. Den är tillverkad 1919 och har
tillverkningsnummer 1374. Effekten är 2 500 hästkrafter vid 23,5 meters fallhöjd
och varvtalet är 375 per minut. Turbinens ursprungliga regulator är ersatt med
ett nytt motviktsaggregat. Synkrongeneratorn är tillverkad av Asea av typen G
188 och med tillverkningsnummer 3438618 – ombyggd 1950. Effekten är 2 500 kVA
och varvtalet 375 per minut. Mataren är en Asea med tillverkningsnummer 203795.
Den är i drift.
G2-turbinen tillverkades 1917 och har tillverkningsnummer 1235. Effekten är 2
500 hästkrafter vid 23,5 meters fallhöjd och varvtalet är 375 per minut.
Turbinens ursprungliga regulator är ersatt med ett nytt motviktsaggregat.
Synkrongeneratorn är tillverkad av Asea av typen G 188 och med
tillverkningsnummer 2967401 – ombyggd 1948. Effekten är 2 500 kVA och varvtalet
375 per minut. Mataren är en Asea med tillverkningsnummer 134438.
Aggregat 2 var vid inventeringstillfället inte i drift på grund av ett haveri i
december 2013. Eventuellt skulle detta rivas ut. På den plats i maskinhallen där
ett tredje aggregat tidigare funnits, planerades vid inventeringstillfället 2015
för installation av en nytt kaplanaggregat. Kraftverkets kontroll- och
överföringsutrustning är moderniserad i sin helhet. Högspännings-fördelning är
placerad utomhus. Denna fanns tidigare på kraftverkets övre våningsplan.
Lite kortfattad historia:
Viskafors vattenfall har utnyttjats i århundraden både för såg- och kvarndrift
och från 1700-talet även för stångjärnssmide. Rydboholms AB, som grundades 1834,
var landets första mekaniska väveri. År 1851 flyttades dess väveriverksamhet
till Svaneholm och 1854 till Viskafors, där ett nytt väveri hade uppförts.
Verksamheten i Viskafors expanderade därefter bland annat med spinneri och
anläggningen kom att bli Rydboholms AB:s stora fabrik. Samtliga av Rydboholm
AB:s industrier utnyttjade Viskan för sin kraftförsörjning. För att bättre kunna
styra och öka tillgången på vatten beslutade bolaget 1905 att anlägga ett
vattenmagasin – det som nu kallas Storsjön. Vattendomen fastställdes 1907. En
tunnel sprängdes genom berget för att leda vattnet till Viskan uppströms fallet
i Viskafors. Allt arbete var klart 1909 och Storsjön fylldes med vatten första
gången 20 januari 1910. Då hade vattennivån höjts med tio meter. Ett helt
landskap med gårdar och jordbruksmark hamnade under Storsjöns yta och flera
mindre sjöar försvann. Några av dessa sjöars namn finns dock bevarade på
Storsjöns vikar – exempelvis Hängsjö och Yxasjö. Mer om reservmagasinet beskrivs
under rubriken anläggning.
![](../../../../Bilder/Gamla%20Borasbloggen/2019/Vecka%2016/20181025%20Kraftstationen%20Viskafors.jpg)
Foto Glenn Murberg 20181025

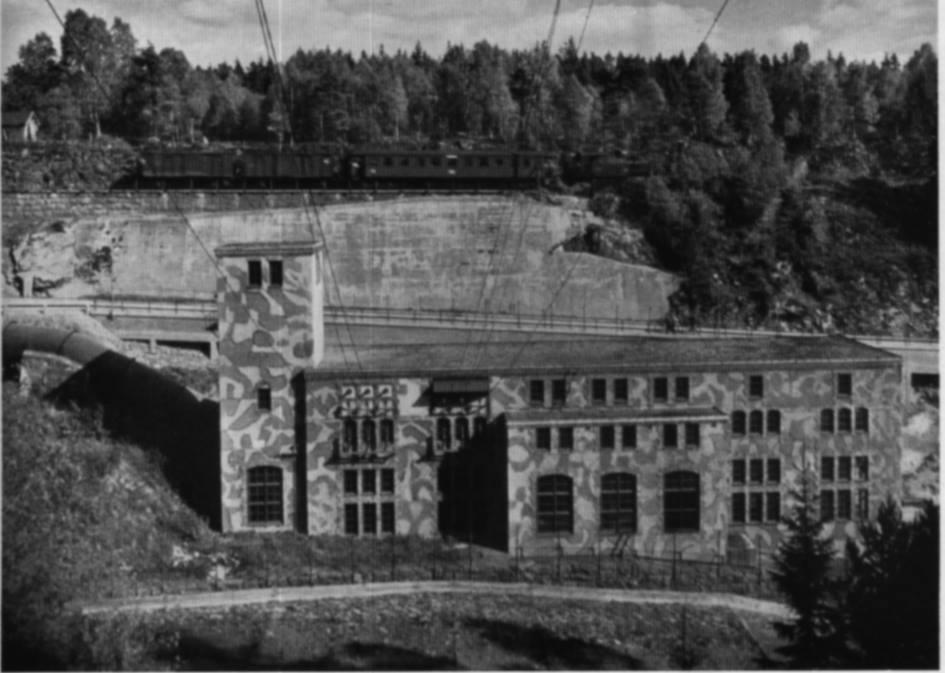

Viskafors kraftverk byggdes 1917-1919 och
ersatte en äldre station från 1910-1911. Byggherre var Rydboholms AB
och huvudprojektör var Vattenbyggnadsbyrån, Stockholm. Entreprenör
var Kreuger & Toll, Stockholm. Utöver de två nya turbinerna
återanvändes även en av turbinerna från det gamla kraftverket. Åren
1948-1950 gjordes en modernisering av anläggningen. Den ursprungliga
tuben byttes ut av Nohab och generatorerna byggdes om med nya
statorer. Det äldsta turbinaggregatet ersattes 1948 av ett
dieselaggregat vars motor på 2 000 hästkrafter suttit i en tysk
u-båt. Även dieselaggregatet är utrivet och det är på dess plats som
det nya kaplanaggregat avses sättas in. Utöver detta har kraftverket
under årens lopp genomgått successiva moderniseringsåtgärder.
Reglerings- och kontrollutrustningen är modern. Under 2011-2013 har
anläggningarna i Storsjön renoverats och under 2014-2015 pågår en
omfattande ombyggnad av intags- och utskovsdammen vid själva
kraftverket. |
